Digitales Thermometer selbst gebaut - mit LCD & 2
Sensoren & MCU:89C2051
Das Projekt MESSDATEN insbesondere Temperatur Erfassung und
visualisierung.
Ein Muster unter folgendem Link: Messwerte
Aadorf
Die effektive Messwert Erfassung übernimmt für Temperatur der DS1820.PDF, DS18S20.PDF,
DS18B20.PDF Temperatur Sensor von Dallas Semiconductor
Der grosse Vorteil dieses IC's: Sehr Preiswert ca. 3 Euro, Sehr
genau +-0.5Grad absolut und 0.1Grad relativ
Digital Wanler ADC ist integriert, Digitale Linearitätskorrekur
-55 bis +85Grad Celsius
Messwerte liegen direkt in Grad Celsius vor, zwei (drei) draht
Betrieb
Projekt mit obigem Sensor via PC: Themparatur
Statistik Projekt
| Stückliste: |
|
|
| Teil |
Bezeichnung |
Bemerkung |
| R1,2,4 |
10kR |
|
| R3,5,9 |
1kR |
|
| R6 |
220R |
|
| R7,8 |
47k |
|
| C1 |
220uF 20V Elko |
|
| C2,3 |
10uF 16V Elko |
|
| C4 |
100nF Ceramik |
Siebkondi |
| C5,6 |
22pF Ceramik |
Quarz Schwing Kondi |
| XTAL |
Quarz 14.31818MHz |
Schwing Quarz (Achtung nicht 8MHz! RS232) |
| D1 |
1N4007 |
Verpolungsschutz |
| D2 |
LED-grün |
LED 3 oder 5mm Durchmesser |
| IC1 |
AT89C2051 |
Micro Kontroller mit
Software |
| IC2 |
78M05 |
Spannungs Stabi 5V |
| T1,2 |
BC547 |

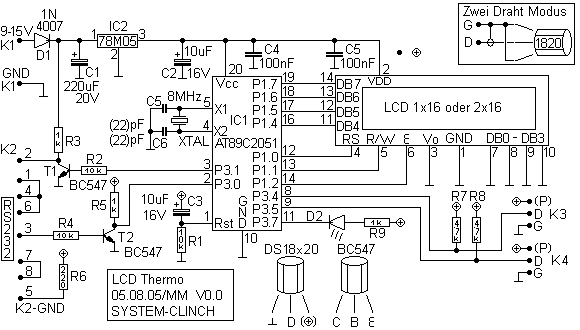

Beschaltung siehe Schema |
| LCD1 |
LCD_2x16 Zeichen |
mit Hitachi Schnittstelle |
| Sensor1,2 |
DS18S20 |
Digital Thermo Sensor von Dallas |
| K1 |
DC Rundstecker |
|
| K2 |
DB9-Buchse |
RS232 Datenschnittstelle zum PC bei Bedarf |
| K3,4 |
Chinch-Buchse |
zum Anschluss der Sensoren 2-Drahtig |
| K5 |
SIL14 |
Stecker & Buchsenleiste SIL für LCD |
