SYSTEM-CLINCH Internet OnLine System-Clinch Messdatenerfassung

Das Projekt MESSDATEN insbesondere Temperatur Erfassung und visualisierung.
Ein Muster unter folgendem Link: Messwerte Aadorf

Zur Messdatenerfassung dient ein älteres NoteBook oder Motherboard mit Netzwerkkarte
Als betriebssystem kann eine beliebige Windows Version verwendet werden,
Es sollte ein permanenter Internet Zugang wie ADSL oder Cabele verwendet werden.
Die effektive Messwert Erfassung übernimmt für Temperatur der DS18S20.PDF Temperatur Sensor von Dallas Semiconductor
Der grosse Vorteil dieses IC's: Sehr Preiswert ca. 3 Euro, Sehr genau +-0.5Grad absolut und 0.1Grad relativ
Digital Wanler ADC ist integriert, Digitale Linearitätskorrekur -55 bis +85Grad Celsius
Messwerte liegen direkt in Grad Celsius vor, zwei (drei) draht Betrieb
Beste Variante:

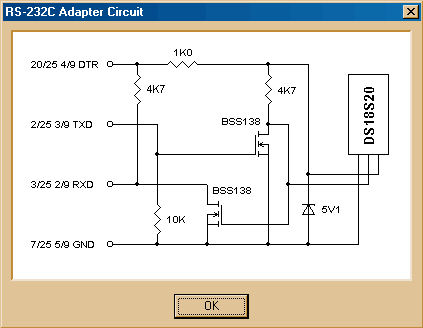

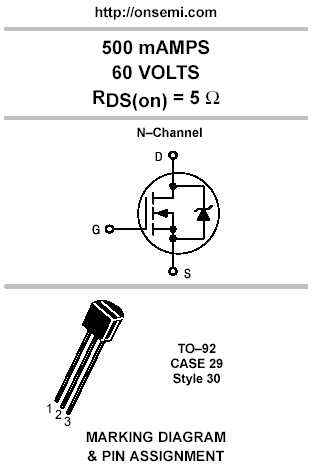

Schema Temp-Sensor DS18S20 OPTIMUM - Nim BS170 anst. BSS138
Deplhi 5.0 Source Code für DS18S20 - DS180S20.zip (für Windows)

Autor (Russisch): http://www.3dnews.ru/cooling/thermometer_ds18s20/

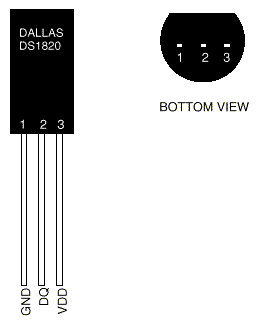

PinOut Temp-Sensor DS18S20 DS18S20.pdf Datenblatt
DS18S20 Technische Daten

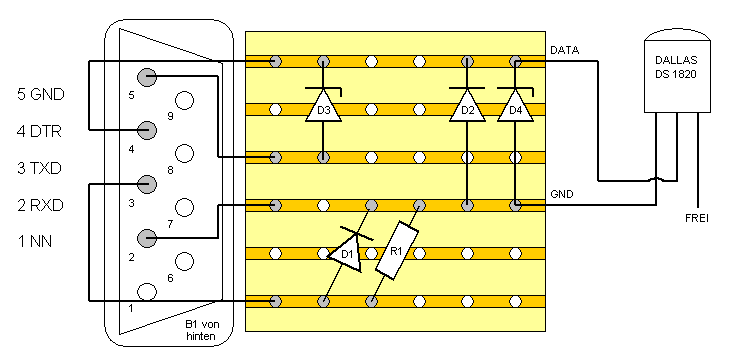

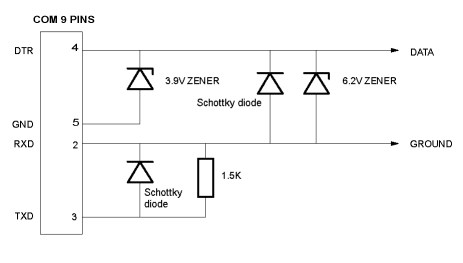

Zum experimentieren: Schema Temp-Sensor DS18S20 via RS232 DB9 Aufbau Temp-Sensor DS18S20 Platine
Alte Version: Zur Messdatenerfassung dient ein älteres Motherboard mit Floppy 1.44MB Laufwerk und Netzwerkkarte
Als betriebssystem wurde FreeDOS verwendet, die startdiskette wird in ein RAM-Drive kopiert,
damit die Diskette nicht überbeansprucht wird und damit die Diskette auch mit Schreibschutz funktioniert.
Als TCP/IP für DOS wurde WhatTCP verwendet mit DHCP
Die effektive Messwert Erfassung übernimmt für Temperatur der DS18S20.PDF Temperatur Sensor von Dallas Semiconductor

Die Messwerte werden alle Stunde neu eingelesen und mittels FTP auf unseren Server übertragen.
Unser Datenserver visualisert dann die in der Datenbank enthaltenen Messwerte, Nach Tag, Wochen, Monaten, Jahren usw...


Einsatzgebiete:

Unser SQL Server empfängt FTP und SMS Meldungen von Datenerfassungsanlagen über Internet.

Diese Daten werden von den Kundenspezifischen Scripts verarbeitet und dargestellt.

Die jeweilige Betreiber Firma kann ebenfalls via Internet auf die eigenen Daten zugreiffen.

Einsatz-Gebiete:

WERKE: Gas, Elektro, Wasser, Solar, Generatoren, Treibstoffe, Heizung, Kühlung, Kommunikation

Fabrikations und Verteilungsanlagen: Abfüll-Medien, Chemie, Statistik, Leistung, Aktuelle Pegel

KMU's: Serienummern Abfrage, Auftragsstatus, ...
