2.1 IR-Interface

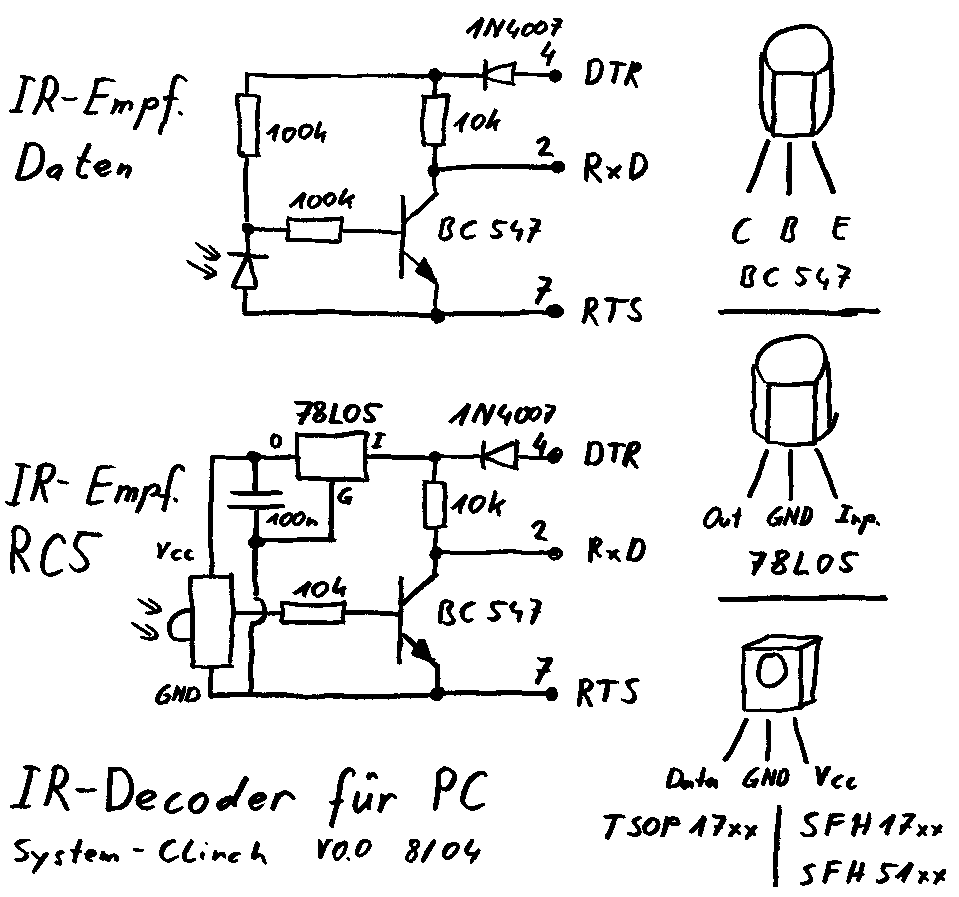

GrundIdee: Eine Empfangsschaltung die den UART der RS232 Schnittstelle nutzt
Speziell: Da die Schaltung den UART des PC's für den Empfang verwendet, sind keine zeitkritischen Funktionen nötig. Das heist, es kann der RAM Buffer (FIFO) des UART's verwendet werden (auch ohne IRQ's).
Zur Stromversorgung werden die Steuerleitungen RTS und DTR verwendet ( RTS auf minus & DTR auf plus ).
RC5-Code: Bei RC5 Code in der zweiten Schaltung ist zu beachten, dass der RC5-Code nicht direkt entschlüsselt werden kann, da der Code durch die Start und Stop Bits des Seriellen registers teils vernichtet werden. Die Datenrate des RC5 Codes ist knapp 600BPS ( IR - RC5 = 1.778mS pro Bit, Bit=01 oder 10! ), da aber die digitalen Signale in der Polarität wechseln muss mit dem Doppelten gefahren werden ca. 1200BPS ( 1-Bit = 0.889mS ==> 1124.86 Baud)
Die Berechnung des Uart DIvisors mit der Formel: 8250UART-Divisor = 1843200 / ( 1124.86 * 16 ) = 102.41 = 0x66h }
Die 18 Bits des RC5 Code werden so zu ca. 36Bits, es sind also jeweils 5 Byte die zusammen gehören wenn sie Zeitlich direkt aufeinander folgen.
PCM-Code (SONY): Auch PCM IR-Signale können mit dieser Schaltung einfach dekodiert werden. Die Daten werden mit konstantem Tackt gesendet wobei die Länge des Pulses die Bit-Information enthält. So in unserem Fall wird der UART auf 9600 BPS gesetzt. Bei einem Bit mit dem Wert '0' wird das Zeichen Char(0) empfangen und bei einem '1' wird das Zeichen Char(0xC0h) gelesen (80h + 40h) d.h. das Startbit so wie das höchstwertige- und das zweithöchstwertige Bit sind gesetzt. (Puls für eine '0' < 0.1mS und der Plus für eine '1' ca. 3mS). Total werden 16-Bit übertragen d.g. 0-65'535 Möglichkeiten.
Weiter ist wichtig, dass der IR-Empfänger IC keinen zu hohen Stromverbrauch aufweist, da sonst das Signal am RxD zu niedrig ausfällt.
Die komplette Elektronik kann direkt in das D-Sub-9 Steckergehäuse eingebaut werden

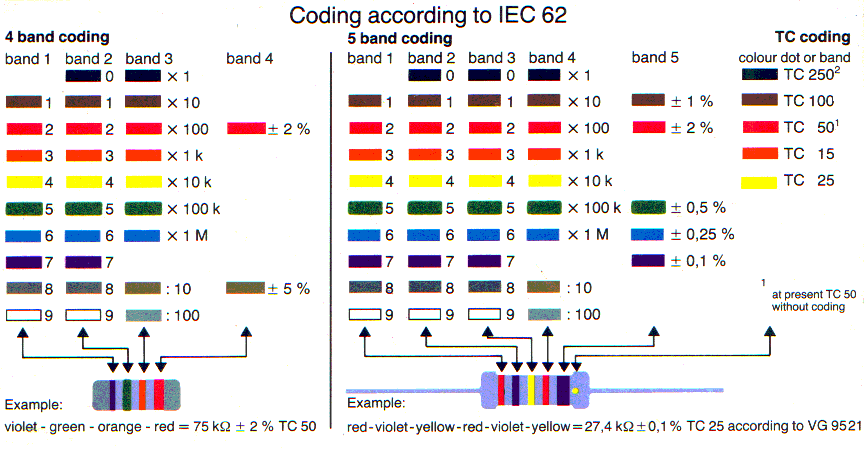

SFH5110.pdf BC547.pdf 1N4007.pdf TSOP.jpg WiderstandFarbCode LM78L05.pdf
2.2 Das Anzeigedisplay
GrundIdee: Ein Anzeige-Display das einfach- und gut leserlich ist.
Speziell: Als Schnittstelle dient der Drucker-Anschluss LPT, da dieser Parallel ist wie die VFD/LCD's mit Hitachi Controller.
Absolut zu bevorzugen sind VFD's (Vakum Vluoreszenz Display), da diese eine effektive Leuchtkraft haben (mit 2x40 Zeichen oder 4x20 Zeichen).
Kein Problem die meisten LCD's sind mit einer normierten Schnittstelle von Hitachi HD44780 ausgerüstet. Diese besteht aus 8 Daten Bit's zwei Register RS-0/1 so wie ein Siganl zum schreiben. Dieser LCD Port ist der Parallelen Centronics sehr ähnlich, nur gibts beim LCD noch ein Register. Kein Problem mit etwas Kabel und Lötkolben für jeden machbar. Getestet mit dem VFD mit LCD kompatibler schnittstelle von Noritake die eine sehr hohe Leuchtkraft haben!
Pin Belegung und Beschaltung
Pin DB25-Cent ======== Pin Display
01 /Strobe ------------- 6 E -------- (enable Daten Übernahme)
02 D0 ------------------ 7 D0
03 D1 ------------------ 8 D1
04 D2 ------------------ 9 D2
05 D3 ----------------- 10 D3
06 D4 ----------------- 11 D4
07 D5 ----------------- 12 D5
08 D6 ----------------- 13 D6
09 D7 ----------------- 14 D7
16 Init ---------------- 4 RS ------- (Register select)
14 /Auto Feed ---------- 5 W -------- (fr nur schreiben & lesen)
(24 GND) -------------- (5 W) ------ (GND fr nur schreiben)
25 GND ----------------- 1 GND ------ PC Power schwarz
------------------------ 2 +5V-DC --- PC Power rot
25 GND ----------------- 3 Contr. --- Voller Kontrast
----------------------- (3 Contr.) -- (Pot. 10k (5V / GND)
Nebenbei erwähnt: Die obige Beschaltung ist auch kompatibel zum Projekt JaLCDs.de
