SPI595 serielle Ansteurung via 74HC595 32-Bit Ausgang
Management Summary: Mit der Software SPI595 können Daten vom PC ausgegeben werden.
über die RS232 Schnittstelle werden 74HC595 angesteuert (SPI Seriell zu Parallel Interface / Register).
Mit der Software SPI595 können z.B. 4 Stk. 7-Segment Anzeigen angesteuert werden.
Version: V0.0
Datum: Mai 2009
SPI595 Setup.exe Windows
SPI595 Schema Ansteuerung 74HC595
SPI595 74HC595 Datenblatt
SPI595 Setup.zip Quellcodes
SPI steht für Serial Paripherial Interface. Dieses Bus-System
wurde von Motorola entwickelt und beschreibt einen synchronen sriellen Datenbus
Das Protokoll und die Ein- bzw. Ausgabe wird per Master-Slave-Prinzip abgearbeitet.
Die Datenübertragung wird durch drei Leitungen gesteuert Data, Tackt, Einspeichern

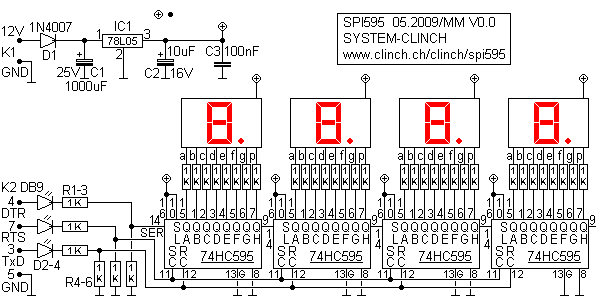

Schema:
