| Projekt: | RS485 Konverter V0.0 |
| Datum: | Aug. '07 |
| Autor: | Manuel Magnin |
| Info@Clinch.ch | |
| Quelle: | www.clinch.ch |
Management Summary:
Einfacher RS486 Konverter zu RS232 für PC's
Die Schaltung soll einfach aufzubauen sein mit Standard Bauteilen
Interface RS232 zu RS485

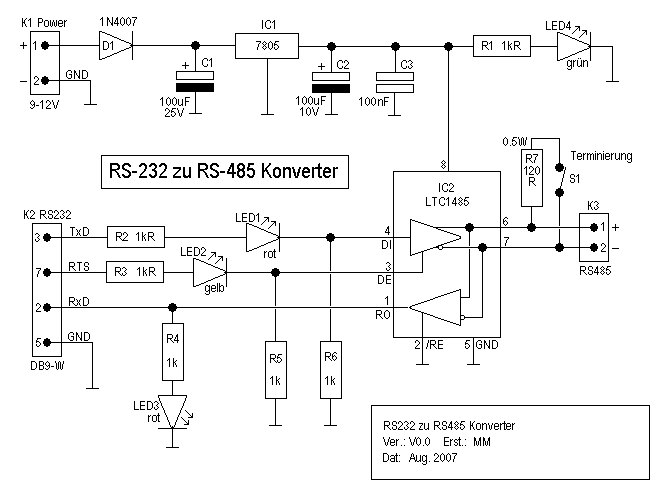

Schema:
Datenblätter:
LTC485_SN75176.pdf
SN75176.pdf
UART-16550.pdf
RS232
RS485
Profibus
