Beschreibung: Diese Schaltung ist mit einem serial-in parallel-out Schieberegister 74HC595 aufgebaut. Die Daten werden vom uC seriell in die Register
geladen (Im Schema IC U5). Das IC 74HC595 hat folgende Eingänge: SER für
Data, SRCLK für Daten übernehmen und RCLK um alle eingeschobenen Daten an
die Ausgänge weiterzuleiten. Jedes Datenbit (am Pin SER) wird mit der positiven
Flanke am SRCLK in das Register geschoben. Wenn alle Datenbits in die Register
geladen wurden, so kann mit der positiven Flanke am RCLK Pin - alle Datenbits an
die Ausgänge gegeben- und gespeichert werden (QA bis QH).

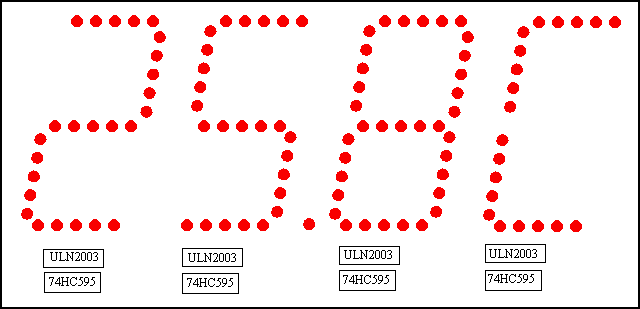

Die "Big LED" Anzeige ist mit günstigen 5mm LED's aufgebaut. Jedes
Segment besteht aus 5 in Serie geschalteten LED's und einem in Serie
geschalteten Vorwiderstand um den LED Strom, zur 12Volt Versorgung, zu
begrenzen. Als LED Driver Logik dient ein ULN2803 Transistor Array. Ein Hi am Eingang des 2803 Schaltet den Ausgang durch (Zieht diesen nach
masse) und
das entsprechende LED Segment leuchtet. Die Anzeige hat 7 Segmente a, b, c,
d, e, f, und g. Q1 ist optional und für den Dezimalpunkt der Anzeige.

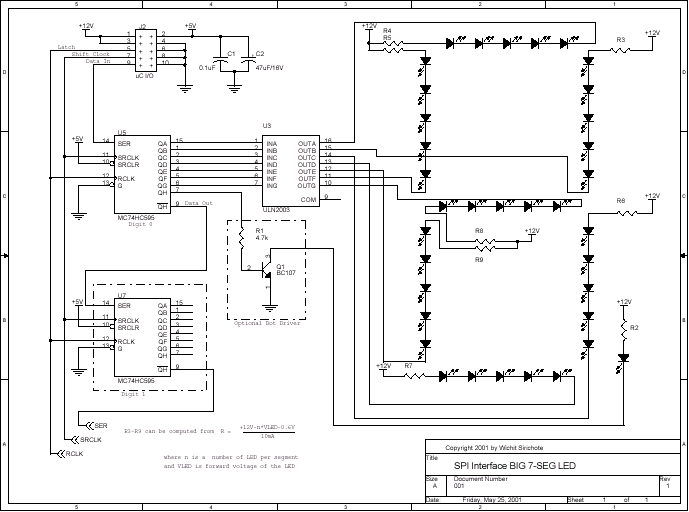

Die Stellen können einfach erweitert werden, wenn der SPI Ausgang /QH an die nächste Anzeige (dem SER Pin) weitergegeben wird (siehe Schema unten). Bitte beachte, dass das SRCLK- und das RCLK Signal parallel zu jedem 74HC595 geführt werden muss.

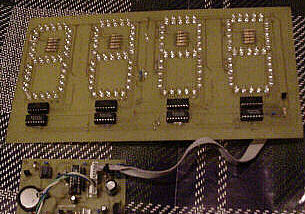

Unten ist eine Anzeige mit 4 Anzeigestellen zur Temperatur Anzeige zu sehen. Der Kontroller kann auf die Rückseite der Anzeige angebracht werden. Mit dem 10-Pin Stecker J2 (auf der Rückseite der Anzeige) werden die Daten vom uC zum Display übertragen.
Download des Schemas als PDF: schemctic.pdf
Wenn jemand etwas Zeit hat um die Platine (oben) zu layout, so werden die Daten gerne veröffentlicht.
Beitrag zum SPI LED Projekt

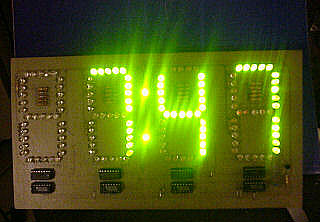

- SPI_LED.zip Einfach zu erstellendes einseitiges Layout für eine 4 Digit Anzeige, geeignet für Uhrzeit und Temperatur Anzeige. Die Anzeige wurde erstellt durch Mohamed Kikia, Isipingo Beach, South Africa. Die Zip-Datei enthält drei Dateien im DXF Format. Unten ist ein Bild einer 4 stelligen Anzeige als Test mit einem Kontroller mit geladener Uhrensoftware.
