| Projekt: | Erd-Schiene V0.0 |
| Datum: | April '10 |
| Autor: | Manuel Magnin Info@Clinch.ch |
| Quelle: | www.clinch.ch/clinch/Erd-Schiene/Erd-Schiene.htm |
Funktionsbeschreibung:
Die Erdung von EDV Anlagen ist eines der grösten sicherheits Risiken in der EDV
Alle Geräte in den Rack's haben ein Metallgehäuse und sind mit dem Rack direkt verbunden
Eine Fehlfunktion von nur einem Gerät kann auch schon beim Aufbau dazu führen, dass das Rack
unterstrom steht! Auch sind die meisten Energie Zuleitungen zu den Racks (absichtlich) nicht mit FI (Fehler Strom Schützen) ausgerüstet.

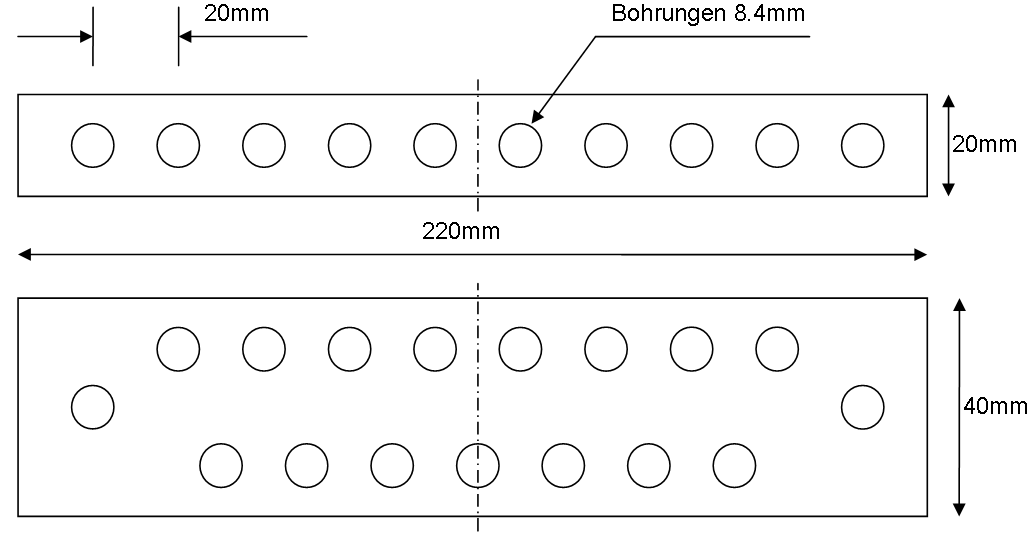

Zeichnung:
| Material: | Kupfer 5mm dick |
| Oberfläche: | chemisch vernickelt 10um |
| Montage: | 1. & 10. Bohrung für Montage |
| Zubehör: | 2x Distanzhülse M10x24mm 2x Schraube 6-Kant M8x80mm 2x Dübel 10x60mm für M8 Schr. 8(16)x Schraube 6-Kant M8x16mm 8(16)x Mutter 6-Kant M8 16(32)x U-Scheibe 16x8.4mm |
