Projekt: | SBB_V04 |
Datum: | 28. Jan. '05 |
Autor: | Manuel Magnin |
Info@Clinch.ch | |
Quelle: | www.clinch.ch |
Management Summary:
Technische Anforderungen: Kontroller programmierbar · Industrie Standard
kompatibel · günstige Programmiergeräte · Ausgänge > 50mA ·
Stromversorgung grosser Bereich · vergiessbar für Ausenanwendungen ·
Wasserfeste und günstige Anschlüsse · Standard Bauteile · 6-Bit Ein- oder
Ausgänge · kleine Abmessungen.

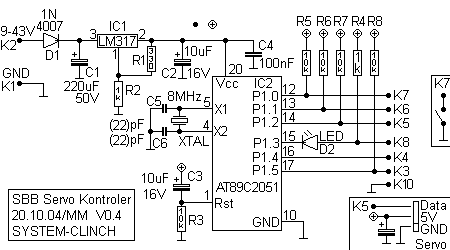

Schema:

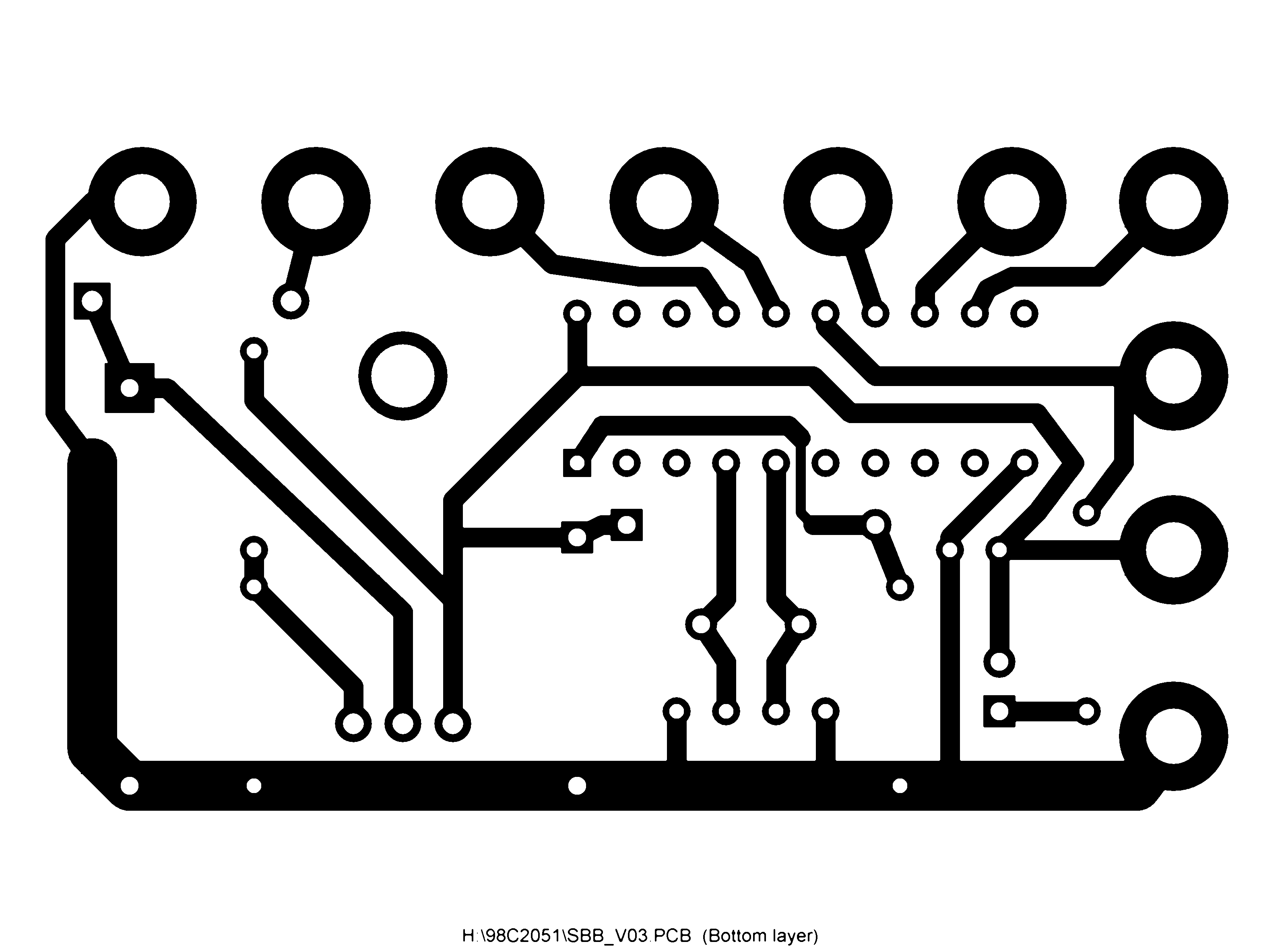

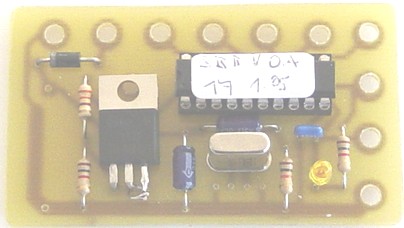

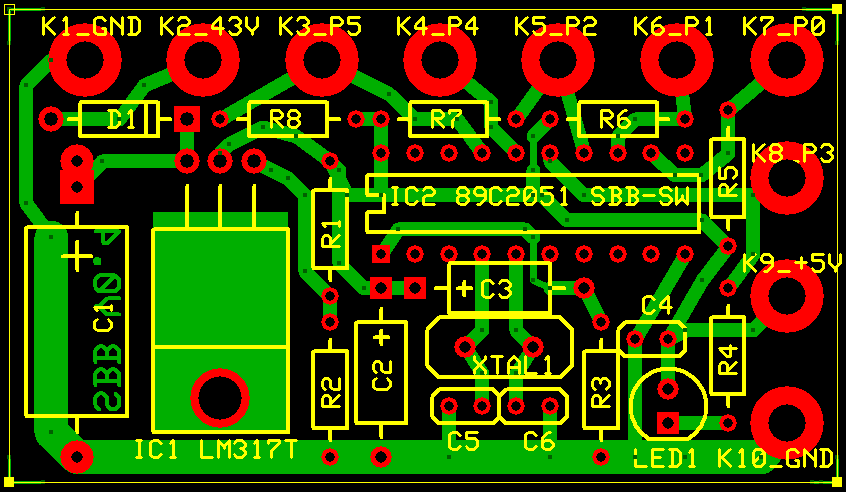

Platine (auf das Bild klicken um des zu vergrössern):
Teile liste:
SBB_V04.xls
89C2051
Batromix.com Programmiersoftware
http://www.batronix.com/elektronik/downloads/assembler.shtml
89C2051 Batromix.com
Softwaredownload Download Prog-Studio Software
89C2051
Batromix.com Programmer
www.batronix.com/elektronik/bauanleitungen/mc-brenner.shtml
89C2051 Befehle Assembler PDF
LM317T Spannungsregler PDF
